如今，隨著國內信息產業的蓬勃發展，顯示領域的應用技術也有了很大的進步，各種新技術的應用也越來越廣泛，而各種新技術應用的競爭也愈趨激烈。就拿小小的視頻轉接器，即我們通常所說的接口產品來說，國內市場上的品牌就已不下十種。這里，我主要介紹一下美國威泰公司VJ系列接口VJ50（30）：
我們先簡單地介紹一下接口是什么？其實他的英文名稱是“interface”，直譯應為界面裝置。下面，我們以美國威泰公司的VJ50（30）為例介紹其功能：

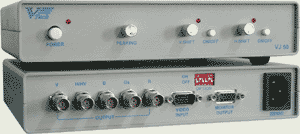

首先，從VJ50（30）的前、后面板上連接頭的配置（配圖1），我們就可以很直觀的了解他的第一項功能，他可以將一般的15針VGA信號轉換為傳輸功能更強的RGB信號，并增加了另一路環路輸出。這也是他最基本的功能，相當于一根RGB轉VGA的視頻電纜線，所以也是所有品牌接口的共同之處。
另外VJ50（30）還通過對同步信號的處理，能夠做到水平及垂直位置調整、同步增益調節以及同步格式的轉換，即根據實際需要可以選擇分離同步（HV）、復合同步（S）、以及同步隨綠（Gs）三種方式輸出。方便了各種不同場合的需求，可以很好地改善畫面質量，減輕了實際施工過程中的工作量，特別是在圖象畫面拼接方面有很好的實用性。一般的國內接口都不能提供這些全面的功能。
配圖1
當然，我要重點介紹的是VJ50（30）強大的信號處理功能。首先，VJ50（30）對紅、綠、藍三個模擬信號采用專業的寬帶放大器進行兩級放大，對信號增益進行補償，使之更穩定、傳輸距離更遠。同時，對兩個同步信號進行更專業的處理，并采用復雜的數字鎖相環技術（配圖2），使VJ50（30）能夠適應各種不同來源的計算機視頻信號，適應范圍大大加寬，并使輸出信號更清晰、更穩定。
配圖2
這些技術的應用，使得VJ系列接口的技術絕對有別于某些國產品牌，因?yàn)槟承﹪?guó)產品牌為了降低成本，而采用簡單分立器件的放大技術（配圖3），就是使用普通三極管搭建電路，而且對同步信號基本未作處理，這樣的技術很難真正做到遠程驅動，而且視頻信號的帶寬無法保障。
配圖3
另外，不得不提出得是，在國內有些人有這樣一種誤解，認為接口的驅動距離越遠越好。科學得說，接口的驅動距離與圖象質量是成反比的，即距離越遠，圖象質量越差。而且驅動距離并不是接口所追求的主要功能，而是圖象傳輸?shù)牧硪魂P(guān)鍵設備--線纜的主要指標，由電纜的電氣指標及線徑來決定。而且模擬信號的傳輸距離至今難以突破。
在此，只是本人的一些淺顯的看法，希望大家對VJ系列接口有一個進一步了解，能給大家的工作提供進一步的方便。
|
