利國提供大型超市HDMI高清信號傳輸解決方案
|
|
[投影之窗消息] 隨著國內高清視頻信號的迅猛發展，480P、720P、1080P等數據名詞大家都已耳熟能詳，其細膩的畫面，突出的層次感，極具視覺沖擊力。有不少廣告商以此來吸引顧客的眼球，數字告示系統應用日趨普及，大型超市和商場也逐漸加入到了“數字高清”世界中。大型超市傳輸HDMI數字高清信號面臨的問題就是“大”。超市的面積大，高清信號播放點多，信號的傳輸距離遠，如果沒有合適的解決方案，成本也會加大。如何解決在大型超市傳輸HDMI高清信號呢？下面簡單介紹此方案。 |
方案描述：

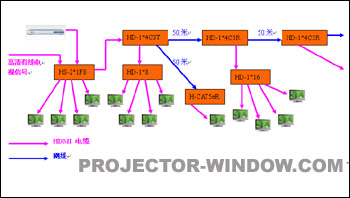

該系統有2個信號源，分別是數字電視（HDMI）信號和高清DVD或碼流儀出來的HDMI信號。可用HD-2*1F8選擇2個信號源中的任意1路進行分配輸出，其中的一路接入數字高清雙絞線傳輸設備HD-1*4C3T，其余用于接離此地比較近的幾個視頻點。
HD-1*4C3T的輸入是HDMI信號，輸出是一個HDMI信號和3組網線接口信號，HDMI輸出口可接HD-1*8分配器，用于接離此地比較近的視頻點；3組網線接口可通過網線（50米內）聯接離此地比較遠的多個網線分配接收器（HD-1*4C3R）），該接收器輸入是一組網線口，輸出是1個HMDI接口和3組網線接口，網線接收器的HDMI輸出接視頻點或經分配器聯接多個視頻點。3組網線接口其中一組可再聯接遠端的網線中繼分配接收器（HD-1*4C3R），根據具體情況逐級傳輸，或利用單接收器（H-CAT5e
R）解出HDMI信號。
注：數字信號只要保證時鐘頻率和“0”、“1”判斷不出錯就可以無限復制再生。本方案中所有的HDMI線纜長度都在15米之內（1080P）。
此方案所用到的相關產品：
HD-2*1F8：2進1出再分8路HDMI切換分配器。
HD-1*4C3T：1進4出HDMI信號網線傳輸發送器，輸入接口：一個HDMI口。輸出接口：一個HMDI口和3組RJ-45型口。
HD-1*4C3R：1進4出HDMI信號中繼分配接收器，輸入接口：一組RJ-45口。輸出接口：一個HMDI口和3組RJ-45型口)。
H-CAT5e R：一進一出網線接收器。
及相關的HDMI信號分配器。
此套方案在工程中把網線和電纜緊密的結合在一起，布線簡單，節省成本，抗干擾能力強（網線中的信號是利用平衡方式傳輸?shù)模�，視頻終端的畫面清晰流暢。此種方案不僅可以在大型商場中應用，也可以在飛機場，新型高速列車，高檔樓宇，大型會議場所等地方廣泛應用。
|
|
|
