清立控制系統是設計應用于多媒體環境下的集中控制系統，系統包括控制觸摸屏、控制主機、控制接口、配套軟件等。受控設備是以多媒體影音設備為主的眾多設備，但不僅限于這些設備，實際上只要是具有對第三方開放的控制接口的設備，理論上都可以由清立控制系統接入并實現集中管理和控制。控制接口包括可編程RS-232/RS-422/RS-485接口，可編程TCP/IP、UDP/IP接口，可編程I/O接口，繼電器接口，Infrared(IR)紅外線控制接口等。
|
 |
|

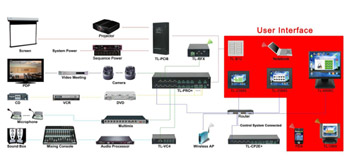

清立控制系統應用示意圖 |
清立控制系統采用運行Linux操作系統的32位/64位嵌入式計算機平臺設計，支持以太網通訊，可以在專用的或公用的以太網絡內實時地傳輸控制信息。清立控制系統的各種控制協議，可以自主設計或完全開放給用戶進而支持BMS或IBMS系統對智能建筑各個層次分布式、集散化的控制管理要求。(IBMS是在BMS的基礎上更進一步的智能建筑集成管理系統)
清立控制系統功能強大、可靠性高，擴展方便、能夠無縫地與BMS或IBMS系統融合，清立控制系統具有可靠地24小時不間斷工作的能力，廣泛應用于會議室、多功能廳、培訓中心、指揮監控中心、展示中心、演播中心、工業自動化、樓宇自控和家居自動化等眾多應用領域。
典型控制應用描述
某會議室集群，每間會議室控制攝像機的掃描、焦距、預置位設置以及攝像聯動；控制音頻處理器、媒體矩陣的工作模式調度；控制顯示輸出設備如等離子顯示器、投影機、監視器、電視墻、大屏幕拼接系統的模式和切換；控制音視頻矩陣、計算機(RGB)信號矩陣、數字DVI矩陣的任意切換；控制DVD、MD、CD、TAPE、硬盤錄像機等；控制室內燈光系統(要求燈光系統本身具有對第三方開放的控制接口協議)；控制室內空調系統(要求空調系統本身具有對第三方開放的控制接口協議)。控制系統實現對重要設備的電源管理，做到無需用戶干預，即可完成自動上電、自動斷電、電源延時保護等功能，也可以控制電動屏幕、電動升降架、電動窗簾等多種電動設備。
每間會議室支持選配一臺或幾臺控制觸摸屏(人機界面)、控制面板，通過控制網絡可以輕松實現多點控制、分級控制。控制系統實現動態設置各類應用參數，形成不同的模式，并將這些模式動態存貯起來、隨時調用，如預設燈光亮度、音量大小、室內溫度、攝像定位等。
各間會議室既可自成系統、獨立工作，又可以通過控制系統網絡將各間會議室聯系起來，實現由中央控制室遠程管理和控制，把所有控制功能都集中到了觸摸屏及網絡上。可以把這些控制信號以特定(可自主定義)的數據協議格式傳送給其他系統，如BMS或IBMS系統，也可以由其他系統如BMS或IBMS系統傳遞控制指令到各個分會場。
|
