無論是LCD投影機還是DLP投影機，光源技術都是其核心技術之一，目前廣泛采用的UHE、UHP燈泡具有較高的光效率，可以輸出較高的亮度，但其帶來的復雜的光路結構和散熱系統的高要求，影響了投影機體積的進一步縮小，同時其2000～3000小時的壽命也大大增加了投影機的后期使用成本，基于這些因素，投影機的光源革新將成為未來技術發展的一個重要方向。
LED 光源出現
LED（LighyEmittingDiode），又稱發光二極管，它利用固體半導體芯片作為發光材料，當兩端加上正向電壓，半導體中的載流子發生復合，放出過剩的能量而引起光子發射產生可見光，LED光源在顯示和照明領域早已經開始應用。
|
高亮度LED已經出現了很長時間，但是由于在制造高亮度藍光LED上存在著巨大的技術困難，導致紅、綠、藍三原色高亮度LED的缺色，一直無法作為投影機的光源使用。近幾年高亮度藍光LED生產中的技術困難得以解決，高亮度三基色LED得以完滿解決，使之可以成為投影機的液晶顯示器的背光源。 |
|
LED 投影機的工作原理

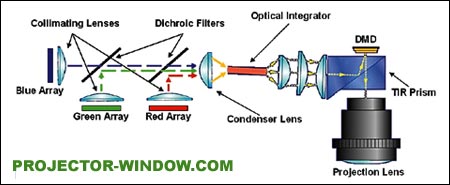

由于在LED光源中同時使用紅、綠、藍三原色，因此改變了投影機的光學結構，LED光源應用于單片DLP投影機中，是將紅、綠、藍三基色共4個LED芯片集成在一塊陶瓷底板上形成一個點光源，作為投影機的光源，其中包括了1個紅色、1個藍色和2個綠色LED芯片（在合成白色光時，綠色所占的比例最高）。
由于可以實現三原色LED的單獨快速通斷，就可以讓三原色輪流發光，快速分時到達投影系統，這樣通過變換投影燈光的色彩實現彩色投影，就不再需要采用復雜而精密的色輪系統。
在3LCD投影機中，按照投影機光路分析，應該是紅綠藍三基色LED光源獨立在各自的陶瓷底板上的，這樣將不再使用原本使用的分色系統。Sony在6月初的SID上展出的LED投影機樣機中，將3張透射型液晶組成的顯示元件和由3個LED光源元件組成的合成光棱鏡直接粘在一起形成一個部件，其中的LED使用4個紅色、4個藍色和6個綠色，共計14個，亮度為50流明。
|
|
|
采用LED光源的DLP投影機不再使用色輪 |
LED光源帶來了什么？
從以上原理上看，LED光源的使用無論對于LCD投影機還是DLP投影機，都簡化了其光路結構，從而使整體結構和體積都得到了精簡。以上我們提到的3款LED投影機產品的重量都降低到了0.5kg左右，體積也實現了掌上型。
另外由于LED是真正意義上的冷光源，工作過程不會產生大量熱量，降低了對散熱系統的要求，基本可以不使用風扇，除了降低功耗外，還減少了工作噪音，這些都是商務用投影機未來發展的方向。
|
|
另一大問題是LED光源的壽命都在10000小時以上，涵蓋了投影機產品使用的整個生命周期，對于用戶來說意味著使用投影機將不會再有后期的燈泡更換問題和使用成本的增加。最重要的一點是，由于
LED光源的色域要比目前使用的燈泡寬，這就意味著投影機的色彩再現范圍將增大。遺憾的是此次評測過程沒有征集到
LED投影機樣機進行深入評測，無法為讀者提供更深入的體驗感受。不過在今年年初
PCWorld中國實驗室曾經短時間使用過
TI提供的1臺LED樣機，在4月份Toshiba的產品發布會上，
我們的工程師也近距離接觸過ToshibaTDP-FF1A。 |
|
LED光源擁有更寬的色域 |
給我們最深的印象是這2款產品小巧的體積和重量，放在書包里，西裝口袋里都沒有問題，由于沒有風扇，工作時幾乎沒有噪音，而且是真正的即時開關機，無需啟動過程，也沒有關機冷卻過程。不過目前2款產品的亮度還都比較低，在大尺寸投影時亮度很低，因此我們也無法體驗到其寬的色彩再現性優勢。根據我們的觀察，目前這些產品理想的顯示尺寸應該在30英寸以下。
從目前產品看，LED投影機還無法實現真正意義上的在商務領域的普及應用，不過其自身的一些優勢和特點將帶來投影機應用模式的改變，例如小體積實現的真正的隨身攜帶，低功耗帶來的電池供電，可以實現真正的無線投影和隨時隨地投影。Toshiba將TDP-FF1A與屏幕等組成一套系統的方式無疑是基于目前產品狀況的一種理想方式。
期待LED投影機
LED光源技術的前景被普遍看好，DLP領域的TI、Toshiba、Mitsubishi和三星以及3LCD領域的Epson、Sony都已經推出了相應的產品或工程樣機，DLP技術似乎起步較早，并且真正實現了成熟的商業應用，本文前面提到3款代表性產品均已上市銷售。另外TI在背投領域的成熟應用經驗，也將對LED光源在投影機領域的應用有所幫助。
目前影響LED投影機發展的一個重要問題是亮度，由于目前LED的發光效率還不夠高，在保證低功耗的同時還無法實現高亮度輸出。不過LED的發光效率近年來進步速度很快，目前白光LED的發光效率已經達到20～30流明／W，最高的已經達到60流明/W，離投影機實際要求的光效率差距越來越小，也許不久的將來，投影機領域?qū)⒂瓉硪粓龉?br>
源革命。
價值：
LED光源將帶來更完美的色彩表現，使色彩再現性大大提高，同時小巧的體積、低功耗將使投影機實現真正意義上的隨時隨地投影，而小體積、長壽命、快速關機等投影機的終極訴求，通過LED光源都可以得到解決。
|
